図形と接続する

図形と接続する様々な方法についての記事です。複製を追加しながら接続、異なる図形を追加しながら接続、接続されていない図形同士の接続ができます。

動画

ポイント

1. 青矢印をクリックする

   1. Click → シェイプを選んで接続
   2. Ctrl+Click → 複製＆接続
   3. Shift+Click → 接続のみ
2. 青矢印をドラッグ＆ドロップする
   1. 複製＆接続
   2. [拡張] → [接続時にコピーする]のチェックを外すと接続だけ追加
3. 接続ポイントをドラッグ＆ドロップする

   1. 複製＆接続
   2. [拡張] → [接続時にコピーする]のチェックを外すと接続だけ追加

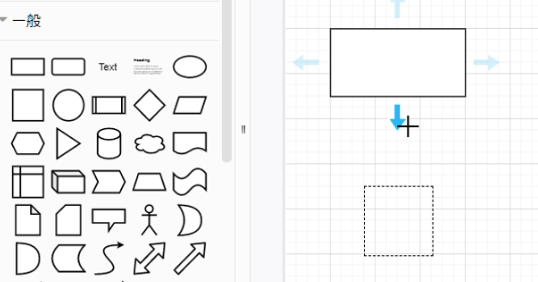

4. サイドバーから青矢印にドラッグ＆ドロップする

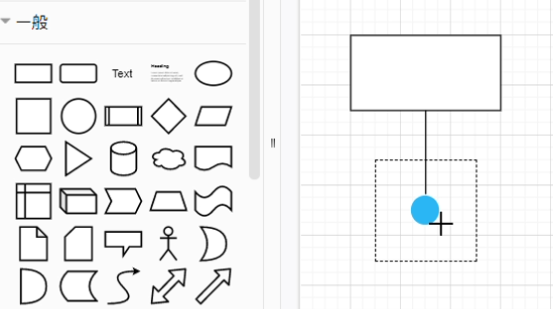

5. サイドバーから青丸にドラッグ＆ドロップする

6. キーボードショートカットを使う
   シェイプを選択してAlt+Shift+矢印キーを押すと、その方向に接続＆複製します。

追記

• コネクタ（Line）とシェイプを接続したい場合、コネクタを選択した状態でサイドバーのシェイプをクリックするとコネクタの終点にシェイプが接続されます。
• 接続されていない既存のコネクタとシェイプを接続したい場合、コネクタの始点または終点をシェイプにドラッグ＆ドロップすると接続されます。
